Quel câble est nécessaire pour RS485 ?

Dans les systèmes de communication industriels et les réseaux de contrôle, RS485 reste un standard largement utilisé. Cependant, pour que la transmission de données soit stable et fiable, il est essentiel de choisir le bon type de câble. Cet article explique les caractéristiques principales des câbles RS485, les critères de sélection et les exemples d’application.

1. Caractéristiques principales des câbles RS485

Un câble RS485 n’est pas un câble ordinaire. Il doit répondre à certaines exigences techniques :

• Paires torsadées : La torsion réduit les interférences électromagnétiques.

• Blindage : Un blindage en aluminium ou en cuivre protège contre les bruits électriques.

• Impédance caractéristique : Généralement de 120 ohms, elle garantit une transmission correcte.

• Section du conducteur : Doit être adaptée à la distance et au courant de transmission.

2. Câbles blindés ou non blindés

• Câble blindé (STP) : Idéal pour les environnements industriels avec beaucoup de perturbations électromagnétiques.

• Câble non blindé (UTP) : Suffisant pour des installations simples ou de courte distance.

Dans les usines et les centrales électriques, le câble blindé est recommandé pour assurer une communication fiable.

3. Longueurs et distances

RS485 permet des communications jusqu’à 1200 mètres, mais la qualité du câble influe directement sur cette portée. Un câble de mauvaise qualité peut réduire la distance utile et augmenter les erreurs de transmission.

4. Sélection pratique du câble

Lors du choix d’un câble RS485, il faut considérer :

• La distance entre les appareils.

• L’environnement (présence de moteurs, transformateurs, machines).

• Le nombre d’appareils connectés au bus.

Un câble adapté permet de réduire le besoin de répéteurs ou de dispositifs correctifs.

5. Exemple d’utilisation avec convertisseur USB-RS485

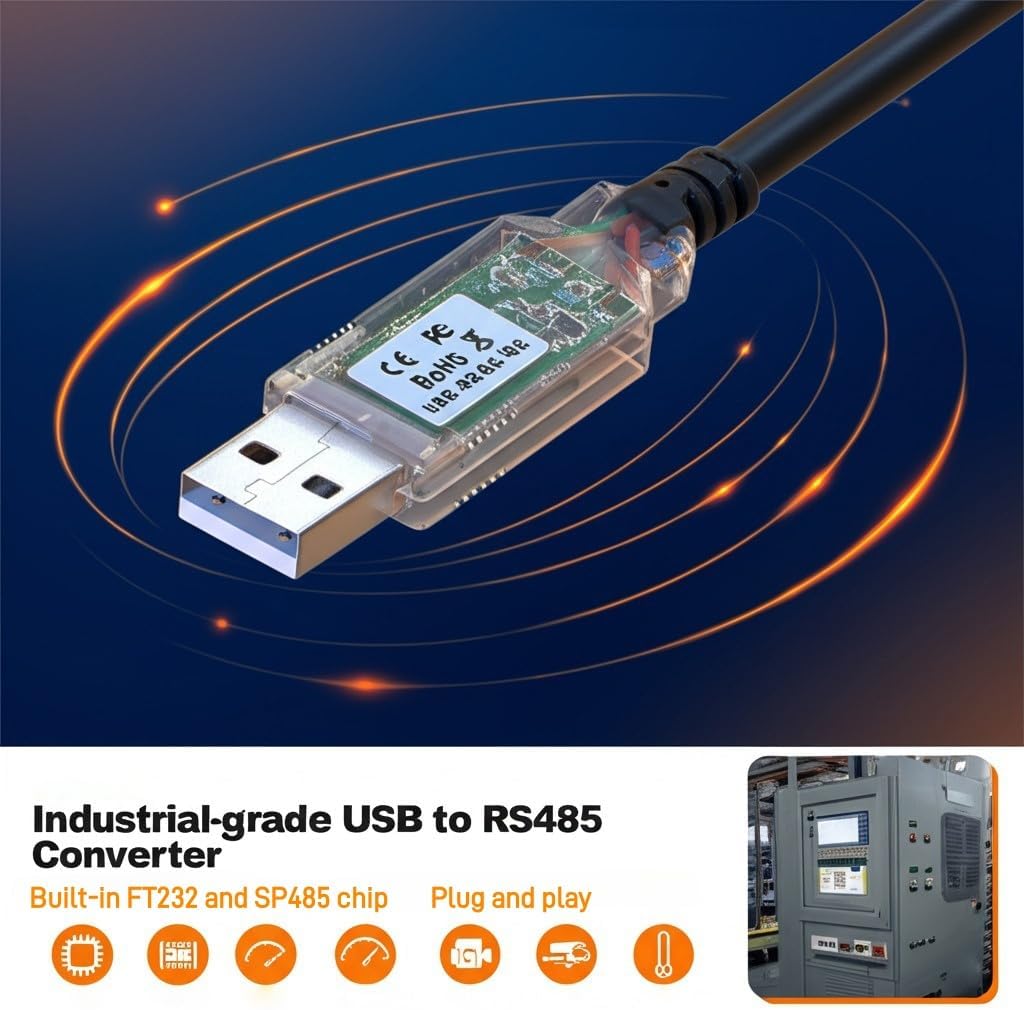

De nombreux ingénieurs utilisent un convertisseur USB vers RS485 pour connecter leurs ordinateurs modernes aux équipements industriels. Par exemple, le USB-RS485-WE-1800-BT Câble Série USB vers RS485 de 1,8 mètre avec Convertisseur UART est largement utilisé dans les usines et les laboratoires.

Ce câble spécifique offre :

• Une construction robuste.

• Une longueur pratique pour les postes de travail.

• Une compatibilité universelle avec les systèmes industriels.

6. Applications concrètes

• Automatisation industrielle : câbles RS485 pour relier des automates programmables (PLC).

• Systèmes de mesure d’énergie : communication entre compteurs intelligents et ordinateurs.

• Contrôle de bâtiment : gestion des climatiseurs, des systèmes d’éclairage et des accès.

• Laboratoires : interconnexion d’appareils scientifiques.

7. Conclusion

Le choix du câble RS485 est crucial pour garantir une communication fiable et durable. Les paires torsadées, le blindage, l’impédance correcte et la robustesse sont des critères déterminants. Grâce à des produits comme le USB-RS485-WE-1800-BT Câble Série, les ingénieurs peuvent intégrer facilement des ordinateurs modernes dans des environnements industriels exigeants.

RS485 restera une technologie essentielle tant que l’industrie exigera simplicité, robustesse et faible coût de communication.
