¿Cómo conectar TTL a USB?

En el mundo del desarrollo de sistemas embebidos y la electrónica práctica, una de las tareas más comunes es establecer comunicación entre un ordenador moderno y un dispositivo que utiliza señales de TTL (Transistor-Transistor Logic). Para ello, se necesita un adaptador o un cable especializado que convierta las señales de USB en niveles lógicos TTL. Comprender cómo conectar TTL a USB es fundamental para programar microcontroladores, depurar hardware o recuperar dispositivos que dependen de puertos UART.

1. Principios básicos de la conexión

Los ordenadores actuales solo disponen de puertos USB, mientras que muchos microcontroladores, módulos IoT y placas de desarrollo exponen pines de comunicación UART a nivel TTL. Para establecer un puente entre ambos, es necesario un convertidor USB a TTL. Este traduce las señales de datos del puerto USB en voltajes de 3.3V o 5V, compatibles con los dispositivos electrónicos.

2. Elementos necesarios

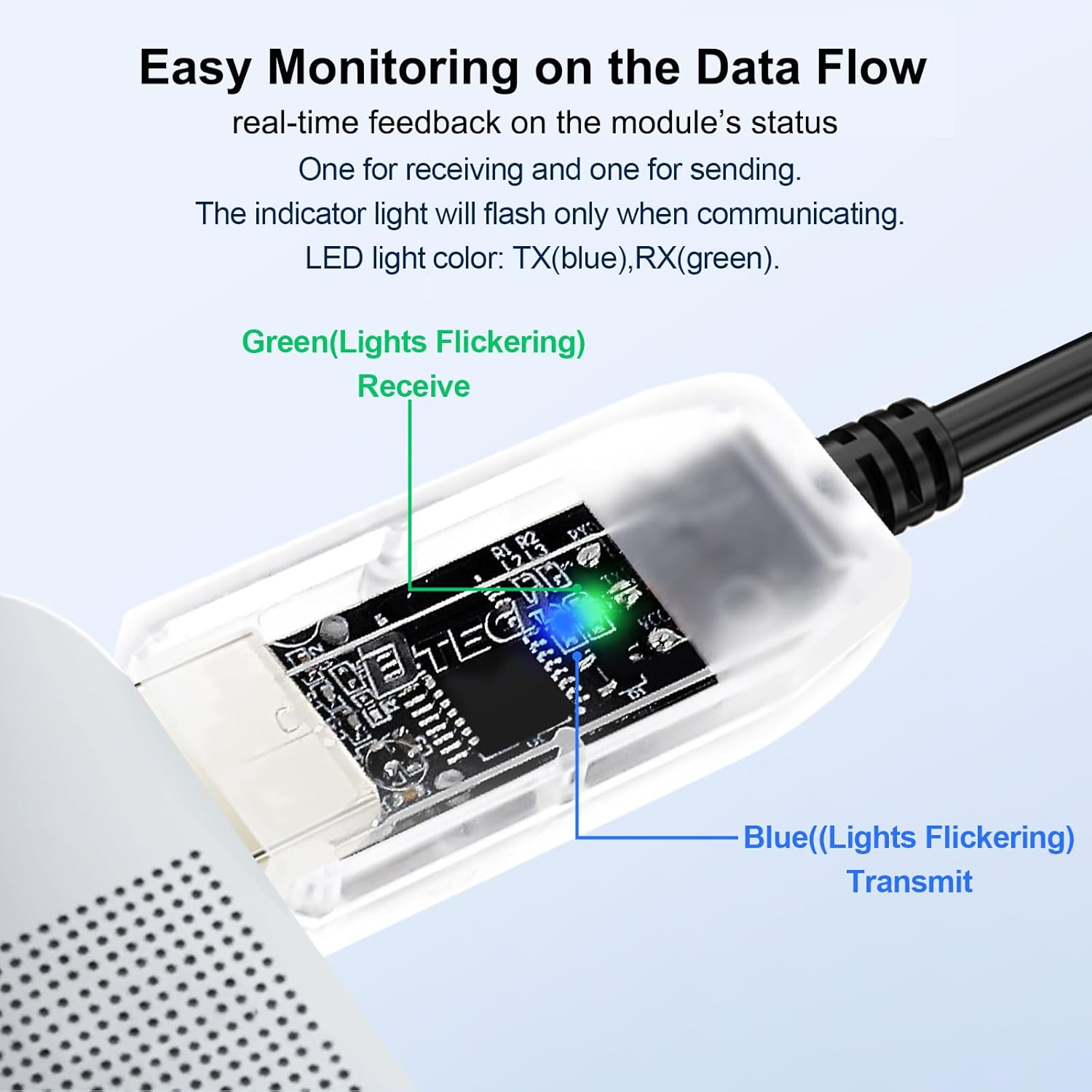

• Cable USB a TTL: Ejemplos como el Cable USB a TTL UART FT232 con chip FTDI de 6 pines con LED permiten una conexión estable y segura.

• Terminal o software de comunicación: Programas como PuTTY o minicom facilitan la interacción con el dispositivo.

• Conexiones básicas: TX (transmisión), RX (recepción) y GND (tierra). Algunos cables incluyen VCC o pines de control adicionales.

3. Pasos para la conexión

El proceso para conectar TTL a USB es relativamente sencillo:

1. Identificar los pines del dispositivo: Localizar TX, RX y GND en la placa.

2. Conectar correctamente los cables: TX del dispositivo se conecta con RX del adaptador, RX con TX, y GND a tierra común.

3. Instalar controladores: Los cables basados en FTDI, como el FT232, cuentan con controladores compatibles en Windows, macOS y Linux.

4. Abrir un terminal: Seleccionar el puerto COM adecuado y configurar la velocidad de transmisión (baud rate).

5. Verificar la comunicación: Probar comandos simples para confirmar que la comunicación es bidireccional.

4. Usos prácticos

Conectar TTL a USB abre un abanico de posibilidades en proyectos de electrónica:

• Programación de microcontroladores: Cargar firmware en chips como ESP8266 o STM32.

• Depuración en tiempo real: Acceder al log de inicio de dispositivos IoT o routers.

• Recuperación de hardware: Restaurar equipos que no arrancan correctamente mediante la consola serie.

• Aprendizaje: Estudiantes y aficionados pueden experimentar con módulos GPS, Bluetooth o Wi-Fi.

5. Consejos y buenas prácticas

Para garantizar una conexión segura y eficiente, se recomienda:

• Verificar los niveles de voltaje antes de conectar.

• Usar adaptadores de calidad como el Cable USB a TTL UART FT232 con chip FTDI de 6 pines con LED para evitar problemas de compatibilidad.

• Mantener un buen contacto físico en las conexiones para evitar pérdidas de datos.

• Configurar correctamente la velocidad y los parámetros del puerto serie.

Conclusión

Conectar TTL a USB no solo es un paso esencial para ingenieros y desarrolladores, sino también una habilidad valiosa para cualquier entusiasta de la electrónica. Con las herramientas adecuadas, como los cables basados en FTDI, es posible establecer una comunicación confiable entre el ordenador y el dispositivo. Este proceso abre la puerta a la programación, depuración y recuperación de sistemas embebidos de manera efectiva.
