Kann RS485 ohne Masse funktionieren?

Die serielle Kommunikation nach dem RS485-Standard ist in der Industrie weit verbreitet, da sie zuverlässig, störsicher und für lange Distanzen geeignet ist. Dennoch taucht bei Installationen häufig die Frage auf: Kann RS485 ohne Masse funktionieren? Die Antwort ist komplex und hängt von der Verkabelung, den Geräten und der Umgebung ab.

1. Grundlagen von RS485

RS485 arbeitet mit differenziellen Signalen über zwei Leitungen, bezeichnet als A und B. Durch diese Methode ist das Signal sehr robust gegen elektromagnetische Störungen. Anders als bei RS232 wird die Information nicht gegen Masse gemessen, sondern als Spannungsdifferenz zwischen A und B.

2. Rolle der Masse in RS485

Obwohl RS485 theoretisch ohne Masse funktioniert, empfehlen Normen und Hersteller fast immer eine Bezugserde. Gründe dafür sind:

• Potenzialausgleich: Unterschiedliche Massepotenziale zwischen Geräten können Datenfehler verursachen.

• Stabilität: Eine gemeinsame Masse verringert das Risiko von Störungen.

• Sicherheit: In großen Netzwerken reduziert eine Masseverbindung gefährliche Spannungsdifferenzen.

3. Szenarien ohne Masse

Es gibt Fälle, in denen RS485 ohne direkte Masseverbindung arbeitet, etwa bei kleinen, batteriebetriebenen Geräten mit kurzem Kabel. Jedoch steigt das Risiko von Übertragungsfehlern mit der Kabellänge und der Zahl der Geräte.

Ein Beispiel: In einem Labor kann ein kurzer RS485-Bus zwischen zwei Geräten ohne Masse stabil funktionieren. In einer Fabrikhalle mit langen Kabeln ist das hingegen kaum zuverlässig.

4. Praktische Empfehlungen

• Kurze Distanzen: RS485 kann oft ohne Masse funktionieren.

• Lange Netze: Eine Masseverbindung oder zumindest ein Widerstand (z. B. 100 Ohm gegen Erde) wird empfohlen.

• Isolierte Geräte: Falls galvanische Trennung besteht, ist eine definierte Masse besonders wichtig.

• Abschirmung: Ein geschirmtes Kabel verbessert die Signalqualität erheblich.

5. Beispiel mit USB-zu-RS485-Konverter

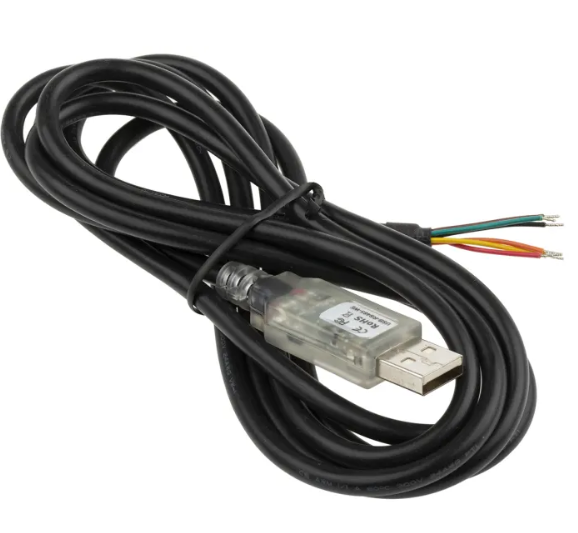

Viele Ingenieure nutzen Konverter wie das USB-RS485-WE-1800-BT FTDI Chip RS485 USB A Male to Cable End Converter Cable, um ihre Computer mit RS485-Netzen zu verbinden. Dieses Gerät funktioniert auch ohne explizite Masseleitung, jedoch liefert eine zusätzliche Erdung in den meisten Fällen stabilere Ergebnisse.

6. Typische Probleme ohne Masse

• Datenverluste durch Spannungsunterschiede.

• Rauschen auf der Leitung bei elektromagnetischer Belastung.

• Hardware-Schäden, wenn Potenzialdifferenzen zu hoch werden.

Ein stabiler Betrieb ist daher meist nur mit einer definierten Bezugserde möglich.

7. Fazit

RS485 kann technisch ohne Masse funktionieren, doch für einen sicheren, zuverlässigen und industrietauglichen Betrieb ist eine Masseverbindung dringend zu empfehlen. Wer langfristig stabile Datenübertragung benötigt, sollte nicht auf sie verzichten.
