Comment fonctionne un connecteur IDC ?

Dans le domaine de l’électronique moderne, les connexions rapides et fiables sont essentielles. Parmi les solutions les plus ingénieuses figure le connecteur IDC (connecteur à déplacement d’isolation), un composant qui permet d’établir un contact électrique précis sans avoir à dénuder les fils. Ce type de connexion est au cœur des assemblages de câbles à ruban gris plats IDC, utilisés dans les ordinateurs, les équipements industriels et les systèmes de communication.

1. Qu’est-ce qu’un connecteur IDC ?

Un connecteur IDC (connexion par déplacement d’isolation) est un dispositif conçu pour établir un contact électrique entre un câble et un connecteur sans retirer l’isolation du fil. Les lames métalliques percent l’enveloppe isolante et viennent se loger contre le conducteur, créant un contact à la fois mécanique et électrique.

Dans un assemblage personnalisé de câble plat gris IDC pour ordinateur électronique, cette méthode garantit une connexion rapide et homogène pour plusieurs fils en parallèle, optimisant ainsi la fiabilité des signaux dans les circuits électroniques.

2. Le principe de fonctionnement

Le fonctionnement d’un connecteur IDC repose sur la pression et la précision. Lorsqu’un câble à ruban plat est inséré dans le connecteur, celui-ci est comprimé à l’aide d’une presse. Les lames coupent l’isolation du câble et pincent le conducteur, assurant un contact ferme.

Cette méthode évite la soudure et le dénudage, deux étapes longues et sujettes aux erreurs humaines. Les faisceaux IDC à ruban plat permettent de connecter plusieurs conducteurs simultanément, assurant un alignement parfait.

3. Les avantages du système IDC

• Rapidité de montage : aucune soudure ni dénudage nécessaire.

• Fiabilité : le contact reste constant même sous vibration.

• Uniformité : chaque fil est connecté à la même profondeur.

• Maintenance : démontage et remplacement rapides.

Les fabricants choisissent souvent un assemblage personnalisé de câble plat gris pour sa robustesse et sa compatibilité avec les équipements modernes.

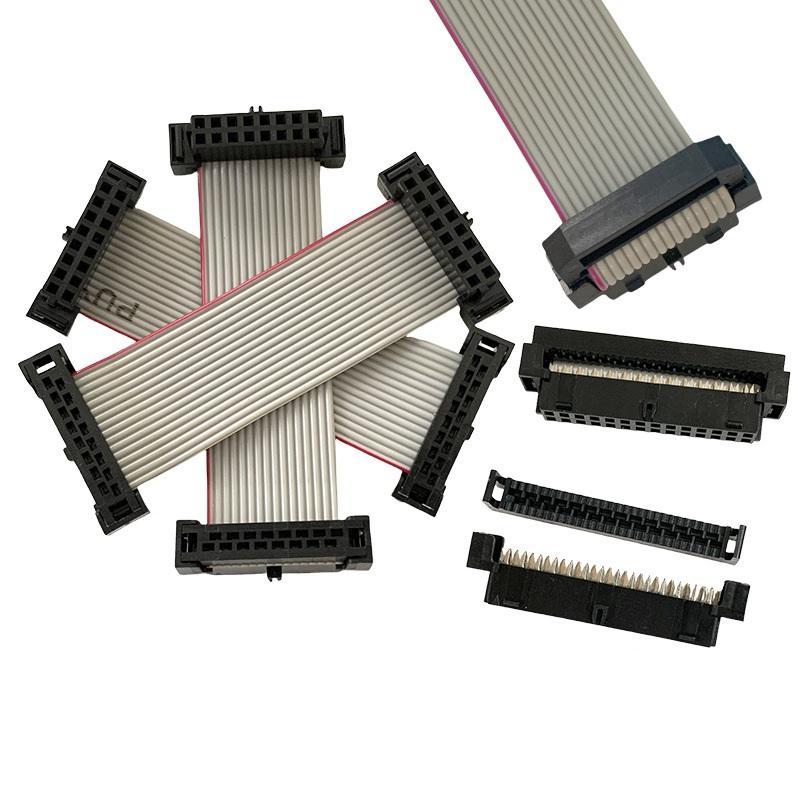

4. Structure d’un câble à ruban IDC

Un câble à ruban se compose de plusieurs fils conducteurs parallèles. Chaque conducteur correspond à une broche du connecteur. Le faisceau IDC à ruban plat permet ainsi de relier plusieurs signaux entre deux circuits imprimés ou modules.

Dans un faisceau de câble à ruban gris plat, la disposition parallèle réduit les interférences électromagnétiques et améliore la qualité du signal dans les appareils électroniques.

5. Applications industrielles et informatiques

Les connecteurs IDC sont utilisés dans de nombreux secteurs :

• Informatique : connexion entre cartes mères, disques et panneaux de commande.

• Automatisation : liaisons entre capteurs et automates.

• Télécommunication : intégration dans les réseaux modulaires.

• Électronique domestique : imprimantes, appareils audio, équipements connectés.

L’assemblage de connecteur IDC à ruban plat est particulièrement apprécié pour sa stabilité et sa compacité.

6. Performances et durabilité

Le contact IDC est étanche à l’air, empêchant l’oxydation. Cela garantit une continuité électrique stable sur le long terme. Les connexions IDC de câbles à ruban gris conservent une excellente conductivité même dans des environnements vibrants ou chauds.

Les ingénieurs conçoivent aussi des faisceaux à ruban avec connecteur à déplacement d’isolation sur mesure afin d’assurer une adaptation parfaite aux besoins spécifiques de chaque appareil.

7. Vers une technologie d’avenir

Depuis les années 1960, la technologie IDC s’est imposée comme un standard mondial. Aujourd’hui, les nouveaux assemblages IDC à ruban multi-voies intègrent des connecteurs renforcés, capables de résister à des contraintes mécaniques élevées tout en maintenant des performances de transfert de données exceptionnelles.

Le faisceau IDC à ruban plat reste un élément central dans la conception des systèmes électroniques miniaturisés.

8. Conclusion

Le connecteur IDC illustre la perfection dans la simplicité : une méthode rapide, fiable et uniforme pour connecter les circuits. Que ce soit dans un assemblage personnalisé de câble plat gris IDC pour ordinateur électronique ou un petit appareil embarqué, le principe du déplacement d’isolation demeure essentiel pour assurer des connexions sûres et durables dans l’électronique moderne.

➤ Merci de votre lecture !

Cette dernière partie conclut notre série sur les connecteurs IDC, un pilier discret mais indispensable du monde électronique contemporain.
